Реле тока

Реле тока с повышенной чувствительностью РТЗм-51

Реле предназначены для применения в схемах защиты от замыкания на землю генераторов, двигателей и линий с малым током замыкания на землю и в других схемах релейной защиты. Реле включаются непосредственно во вторичные цепи трансформаторов тока нулевой последовательности и реагируют на увеличение тока нулевой последовательности. Реле имеет световую сигнализацию готовности (наличия напряжения на выходе блока питания) и срабатывания реле. Реле РТЗм-51.01 в отличие от реле РТЗм-51 имеет меньшую потребляемую мощность и большую помехозащищенность.

Условия эксплуатации:

Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150-69.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Подробнее Вы можете ознакомится перейдя по ссылке!

Реле максимального тока статическое РСТм-11, РСТм-13

Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение тока, и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. Реле имеют световую сигнализацию готовности (наличия напряжения на выходе блока питания) и срабатывания реле.

Условия эксплуатации:

Климатическое исполнение УХЛ, категория размещения "4" по ГОСТ 15150-69.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 20(40)ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

⁠Подробнее Вы можете ознакомится перейдя по ссылке!

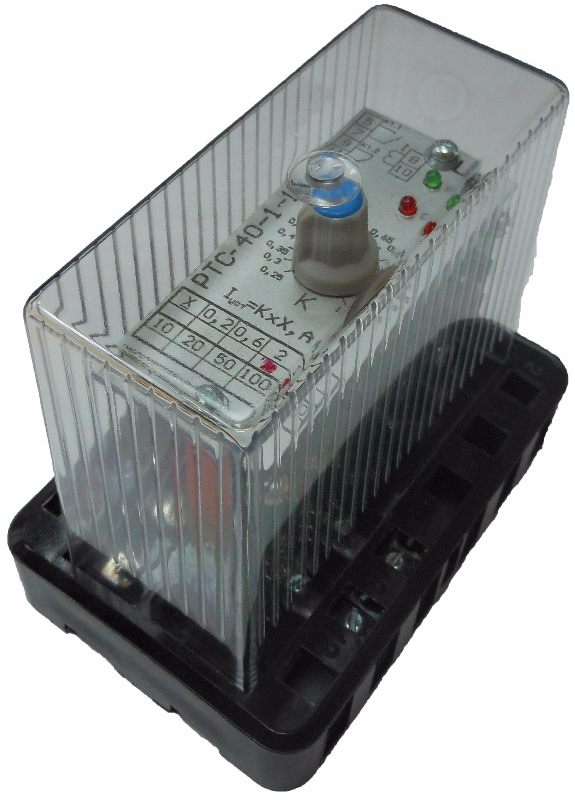

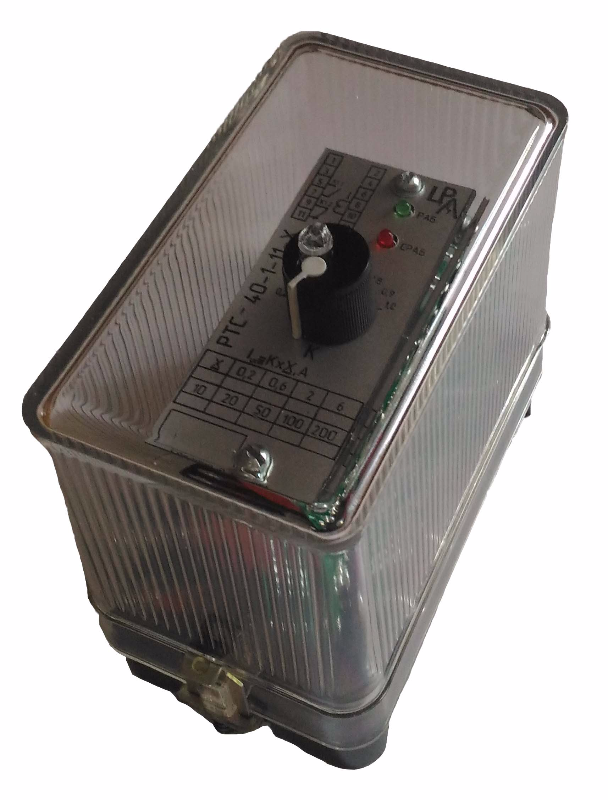

Реле максимального тока статическое РТС-40

Реле тока статические серии РТС-40 предназначены для использования в схемах релейной защиты и противоаварийной автоматики в цепях переменного тока частоты 50 Гц в качестве органов, реагирующих на повышение тока.

Условия эксплуатации:

Климатическое исполнение УХЛ, категория размещения "4" по ГОСТ 15150-69.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 20(40)ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.⁠

Подробнее Вы можете ознакомится перейдя по ссылке!

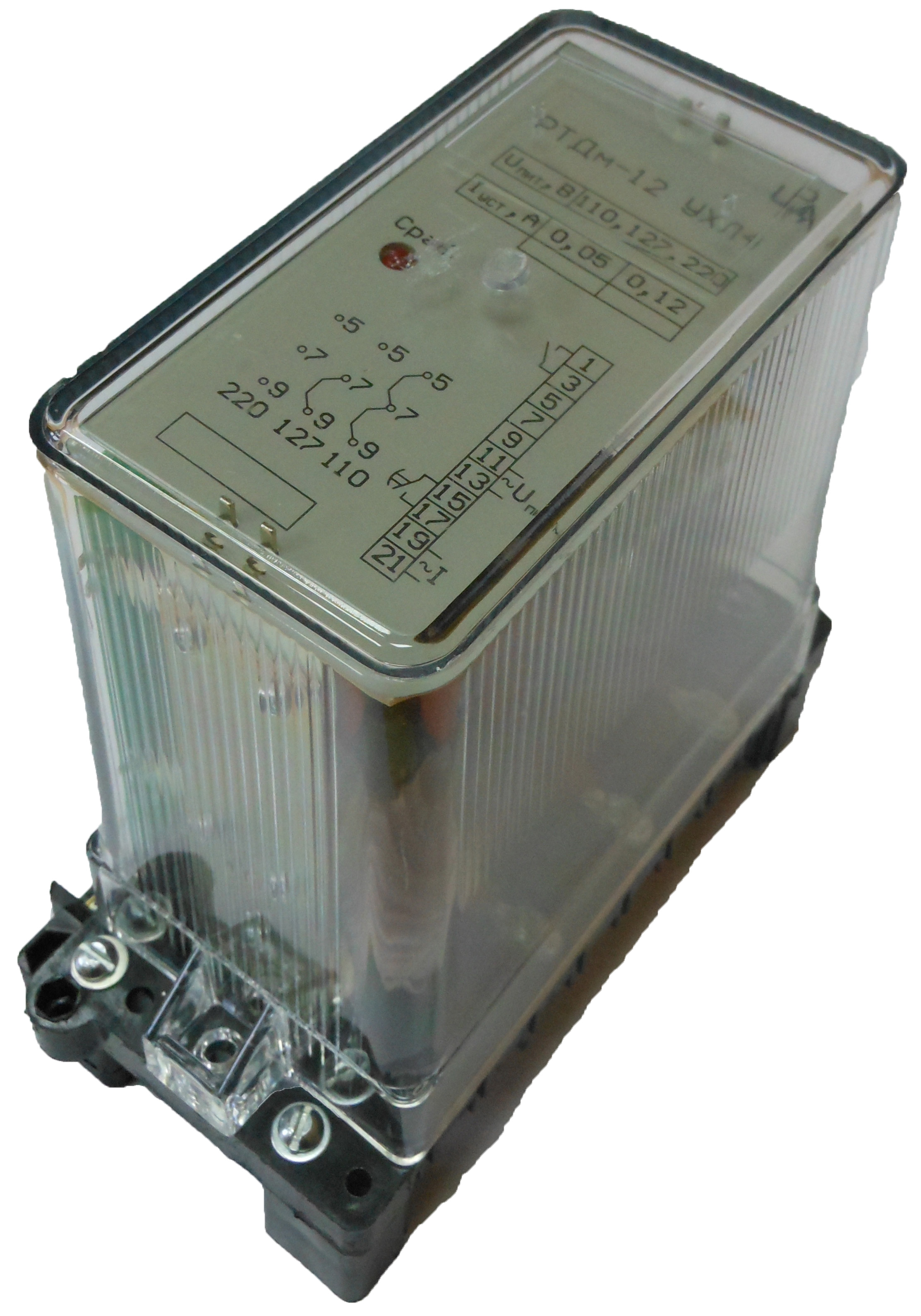

Реле тока двустабильное серий РТДм-11, РТДм-12

Реле тока двустабильное серий РТДм предназначены для использования в схемах релейной защиты и противоаварийной автоматики в цепях переменного и постоянного оперативного тока в качестве органов, реагирующих на изменение тока.

Условия эксплуатации:

Климатическое исполнение УХЛ, категория размещения "4" по ГОСТ 15150-69.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 20(40)ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Подробнее Вы можете ознакомится перейдя по ссылке!

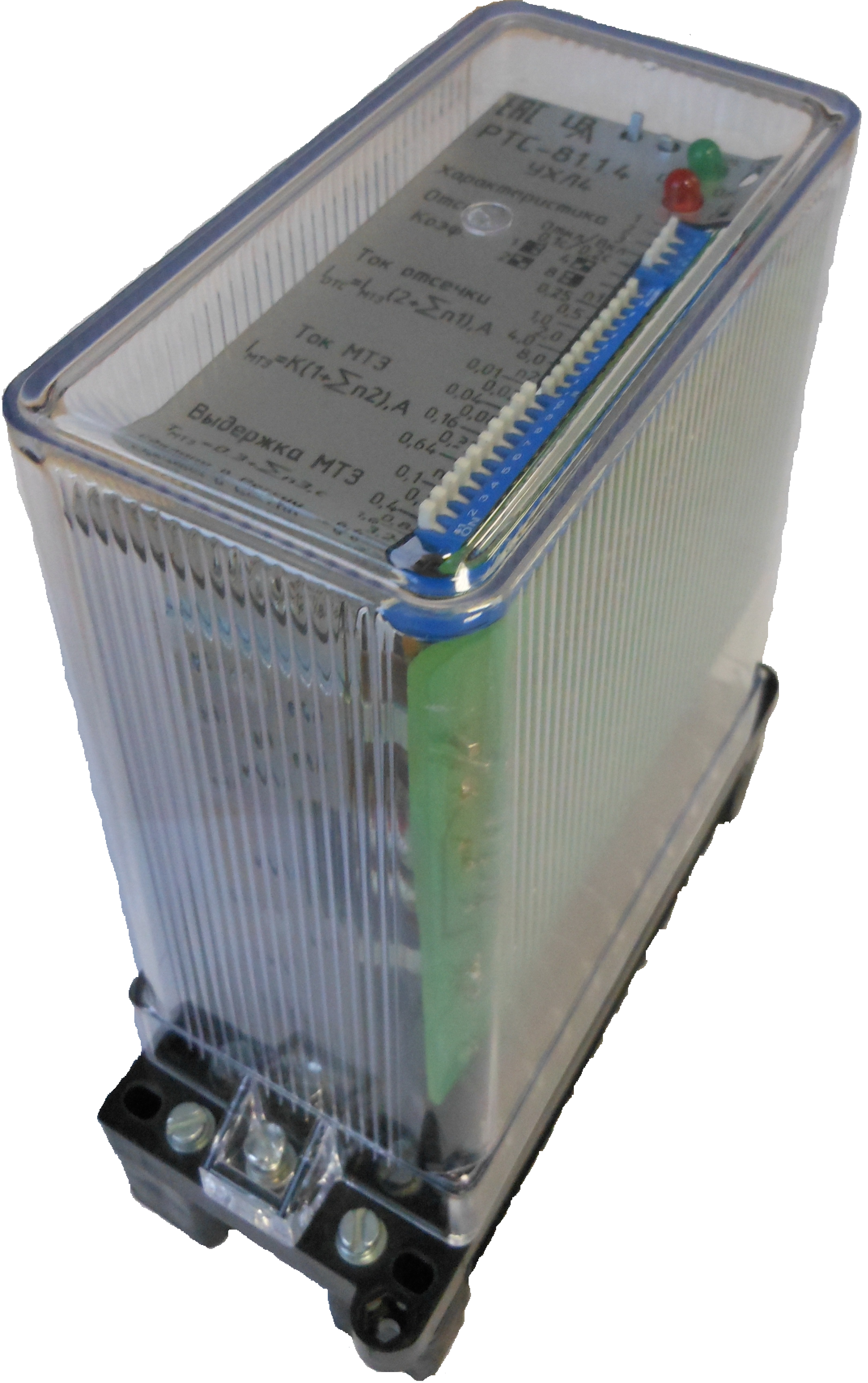

Реле тока статическое серии РТС-80

Реле тока статическое серии РТС-80 предназначены для использования в схемах релейной защиты и противоаварийной автоматики для защиты электрических машин, трансформаторов и линий электропередач при коротких замыканиях и перегрузках в цепях переменного тока частотой 50 Гц в качестве органов, реагирующих на превышение тока, выдающих команды на управление выключателем. Оперативное питание реле осуществляется от цепей постоянного и переменного тока.

Реле обеспечивает:

- максимально токовую защиту (МТЗ) в однофазном (или двухфазном) исполнении с независимой и тремя зависимыми характеристиками срабатывания (по выбору с передней панели);

- токовую отсечку (ТО) в однофазном (или двухфазном) исполнении с временной задержкой 0,1 с или 0,2 с, которая задается с передней панели;

- возможность вывода ТО с передней панели или дистанционно (внешним сигналом / контактом);

- функцию однократного АПВ и ЧАПВ;

- возможность организации схемы логической защиты шин, посредством использования переключающего контакта «Пуск МТЗ»;

- возможность внутреннего пуска АПВ (при срабатывании МТЗ или ТО) или внешнего пуска (по входу «Внеш. пуск АПВ / Откл. от АЧР», в зависимости от типоисполнения);

- отключение от АЧР (по входу «Внеш. пуск АПВ / Откл. от АЧР», в зависимости от типоисполнения);

- светодиодную индикацию срабатывания защит – МТЗ и (или) ТО, наличия тока во входных цепях – "Iвх", наличия питания - "Сеть", срабатывания от АЧР – «АЧР», готовности АПВ – «Готов. АПВ», срабатывания АПВ – «АПВ».

Индикация осуществляется только при наличии оперативного питания или же достаточного тока во входных цепях. Состояние сработавшего индикатора защиты сохраняется в памяти реле и возобновляется после подачи оперативного питания или входного тока.

Все модификации реле имеют на корпусе индикатор срабатывания, сигнализирующий о сработавшей ступени защиты.⁠

Подробнее Вы можете ознакомится перейдя по ссылке!

Реле защиты трансформатора ДРЗТ-11

Реле предназначено для защиты одной фазы силовых трансформаторов. Содержит дифференциальную токовую защиту от всех видов КЗ внутри бака.

Условия эксплуатации:

Климатическое исполнение УХЛ, категория размещения "4" по ГОСТ 15150-69.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 20(40)ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

⁠Подробнее Вы можете ознакомится перейдя по ссылке!

Реле тока быстродействующее РТБм-01

Реле токовое быстродействующее серии РТБм-01 защиты от токов короткого замыкания, предназначенное для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока в контролируемой сети. Реле используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации:

Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 45 ºC.

Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 5 ºC (без выпадения инея и росы);.

Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 80 % при 25 ºC.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.

Климатическое исполнение УХЛ, категория размещения "4" по ГОСТ 15150-69.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 20(40)ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

⁠Подробнее Вы можете ознакомится перейдя по ссылке!
